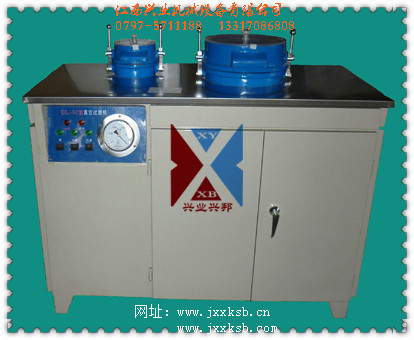

1、DL-5C（Φ240-Φ120）型盤式真空過濾機
一、DL -5C（Φ240-Φ120）型盤式真空過濾機用途：
盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中，作為浮選、重選、磁選等作業后脫水，檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水，達到固液分離目的。本產品由原地礦部指定企業生產，執行行業標準。
二、DL -5C（Φ240-Φ120）型盤式真空過濾機技術參數：
型號規格l | 單位 | DL— 5C Φ240-Φ120 |
濾盤直徑 | mm | 大盤Φ240、小盤Φ120 |
真空壓力 | KPA | 91.2 |
礦漿固液比 | 1：(4—7) | |
給料粒度 | mm | ≤0.5 |
過濾樣品干重 | g | ＜500 |
過濾時間 | min | 1—10 |
排水時間 | s | 30 |
濾餅水分 | % | <20 |
電 壓 | v | 380 |
功率 | kw | 1.6 |
外形尺寸 | mm | 1038×420×970 |
總質量 | kg | 160 |
三、DL -5C（Φ240-Φ120）型盤式真空過濾機結構簡介：
1、結構：DL-5C型過濾機，設有兩個容量不同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。
電控系統由控制面板及繼電器等元件組成其結構原理：
（1）Φ 120毫米濾盤；（2）Φ 240毫米濾盤；（3、5、7、9）電磁閥；（4）真空表；（6）液拉控制組件及真空負壓罐；（8）自動排水閥；（9）分水濾氣器；（10）真空泵；（11）電動機。
2、過濾原理：真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2kpa(684毫米汞柱)的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過濾紙，達到脫水的目的。
3、結構特點： 本機結構簡單、緊湊，真空系統工作可靠，具有較高的真空度，為防止真空負壓罐內的液體進入真空泵，在器內設置了上下接點，當液體達到預定高度時真空泵自動停車，同時打開放氣電磁閥，待液體排完后自行起動。

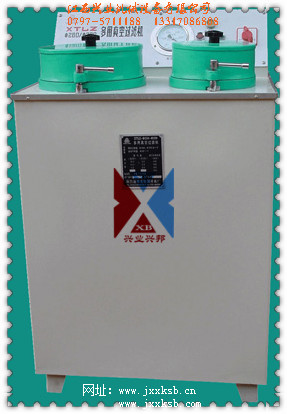

2、XTLZ（Φ260-Φ200）型盤式真空過濾機
一、XTLZ（Φ260-Φ200）型盤式真空過濾機用途：
盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中，作為浮選、重選、磁選等作業后脫水，檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水，達到固液分離目的。本產品由原地礦部指定企業生產，執行行業標準。
型號規格 | 單位 | XTLZΦ240-Φ120 | XTLZ Φ260-Φ200 |
濾盤直徑 | mm | 大盤Φ240小盤Φ120 | 大盤Φ260小盤Φ240 |
真空壓力 | KPA | 91.2 | 80 |
礦漿固液比 | 1：(4—7) | 1：(4—7) | |
給料粒度 | mm | ≤0.5 | ≤0.5 |
過濾樣品干重 | g | ＜500 | ＜600 |
過濾時間 | min | 1—10 | 1—10 |
排水時間 | s | 30 | 30 |
濾餅水分 | % | <20 | <20 |
電 壓 | v | 380 | 380 |
功率 | kw | 1.6 | 1.5 |
外形尺寸 | mm | 650×540×1140 | 650×540×1140 |
總質量 | kg | 160 | 200 |
二、XTLZ（Φ260-Φ200）型盤式真空過濾機結構簡介：
結構：XTLZΦ260-Φ200型過濾機，設有兩個容量不同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。
電控系統由控制面板及繼電器等元件組成其結構原理：
（1）Φ120毫米濾盤；（2）, Φ240毫米濾盤；（3、5、7、9）電磁閥；（4）真空表；（6）液拉控制組件及真空負壓罐；（8）自動排水閥；（9）分水濾氣器；（10）真空泵；（11）電動機。
2、過濾原理：真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2kpa(684毫米汞柱)的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過濾紙，達到脫水的目的。
3、結構特點： 本機結構簡單、緊湊，真空系統工作可靠，具有較高的真空度， 為防止真空負壓罐內的液體進入真空泵，在器內設置了上下接點，當液體達到預定高度時真空泵自動停車，同時打開放氣電磁閥，待液體排完后自行起動。
