NSL-66型濃縮機
一、NSL-66型濃縮機用途及工作原理：
本機用于金礦石的氰化浸出鋅粉質換提金工藝中，是氰化浸出后的礦漿進行固液分離洗滌作業的專用設備，并可用于鈾礦水冶、輕工、化工、環保工業的脫水作業。它具有占地面積小，節省能耗、簡化工藝配置、減少輔助設備操作方便等特點。
NSL-66型試驗室濃縮機是采用濕式選礦的選后產品（礦漿）進行脫水的一種設備，由濃縮池和機械刮泥耙組成。進入濃縮池的礦漿其固體礦粒在自身重力的作用下沉降于池底，實現固液分離，沉積于底池的礦泥被刮泥耙連續不斷地刮集到中心排礦口排出，而澄清水由池邊溢流口溢出，達到脫水濃縮的目的。
二、NSL-66型濃縮機技術參數：
型號規格 | 單位 | NSL-66 |
槽體尺寸(直徑×高度) | mm | Ф700×530 |
耙子轉速 | r/min | 0.284 |
耙子提升高度 | mm | 50 |
沉淀面積 | ㎡ | 0.385 |
處理量 | kg/h | 9.6～320 |
功率 | kw | 0.37 |
電壓 | V | 380 |
外形尺寸 | mm | 906×784×1008 |
質量 | kg | 130 |
三、NSL-66型濃縮機傳動過程及結構：

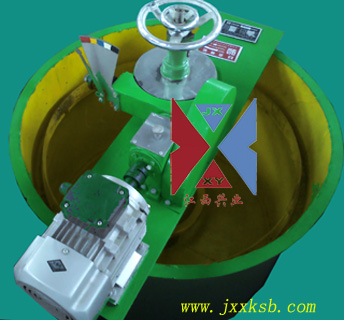

NSL-66型試驗室濃縮機由濃縮池、耙架、減速裝置、提耙裝置、進料槽等組成。
傳動時由減速電機帶動主軸和耙架逆時針方向低速轉動，沉降礦粒被連續刮集到排礦石漏斗排出。
轉動提耙手輪，可以提升或下降耙架，當濃縮池內沉降的礦粒過厚埋住耙架而超載時，應轉動提耙手輪，將耙架從礦粒層中提起，載荷減輕后，又將耙架下降到工作位置。
